GRAVAÇÃO DE MATRIZES - 2ª PARTE

Espessura da camada de emulsão

Como todos os fotopolímeros, as emulsões serigráficas, ao receberem radiação de luz, começam a absorver esta radiação, transportando esta energia para as moléculas de seus componentes químicos, fazendo com que estas se liguem formando um composto com características físico-químicas diferentes das originais.
A característica que procuramos é a insolubilização parcial, ou seja, o fato de que as áreas expostas tornam-se menos solúveis a certos solventes, especificamente a água. Esta insolubilização ocorre em função do tempo de exposição direcionalmente e em profundidade na emulsão.
Quanto mais espesso for o filme de emulsão aplicado, tanto maior será o tempo de exposição necessário para promover a característica de insolubilização até o nível dos fios do tecido.

Certos corantes empregados na fabricação de emulsões podem fazer com que o tempo de exposição para espessuras maiores fique muitas vezes maior.
As emulsões podem ser apresentadas em estado líquido ou em filme seco com espessura constante ajustada de fábrica. A espessura final de impressão é determinada pelo tecido e nas bordas da imagem, por este mais a espessura da emulsão sob os fios.

Aplicação da emulsão

Para a aplicação manual, é aconselhável o uso do aplicador de emulsões de alumínio com laterais removíveis de plástico, que apresenta perfil ergonômico em alumínio anodizado, com dois tipos de bordas para espessuras de deposição diferentes e laterais plásticas removíveis,que garantem a inclinação ideal na aplicação da emulsão.



Utilizar sempre um aplicador que cubra a largura total da tela. Não utilizar um aplicador pequeno em várias passadas paralelas, o que formará uma camada com espessura irregular.




A espessura da camada depende do tipo de tecido, da emulsão e do número de aplicações. Aplicar a emulsão com a matriz na posição vertical, levemente inclinada.
Aplicar 2 demãos no lado externo e, sem secar, 2 ou mais pelo lado interno (lado do rodo de impressão).
A espessura ideal da camada de emulsão varia de 10 a 25% da espessura do tecido. Para finalidades especiais, estes valores podem ser alterados. Aconselhamos o uso de um medidor de espessura, para o controle do processo de aplicação de emulsão.
Após a secagem, podem ser aplicadas demãos adicionais no lado externo da matriz, para melhorar a planeidade ou aumentar a espessura da camada fotográfica.

Controle de aplicação de camadas de emulsão
Uma das maneiras de ampliar a qualidade da imagem impressa é controlar com precisão a camada de emulsão aplicada na malha.
O serrilhado e a falta de definição são problemas que perseguem a maioria dos serígrafos em todos os segmentos de mercado. A solução encontrada em muitos casos é a utilização de malhas com tramas mais fechadas, ou seja, maior número de fios por centímetro. Apesar deste procedimento solucionar parte do problema, nem sempre malhas mais fechadas significam maior definição.
A definição de imagem, isto é, bordas perfeitamente definidas, sem serrilhas, através do controle da aplicação da emulsão e não da abertura da malha. Como exemplo podemos citar a necessidade de impressão com uma malha de 25 fios/cm. Vamos dizer que, devido ao uso de um tipo de tinta especial, o serígrafo tenha que usar uma matriz de 25 fios/cm. É perfeitamente possível obter uma boa definição em malhas abertas; para isto, basta controlar a camada de emulsão fotográfica aplicada à tela.
A aplicação da emulsão fotossensível para gravação da imagem na tela serigráfica requer cuidados especiais. Como a malha consiste em uma trama, a irregularidade da emulsão aplicada também acompanha a trama.
Desta forma uma aplicação mal feita apresentará irregularidades que acompanham os altos e baixos dos fios da malha, provocando deficiências na imagem impressa. Com uma maior número de camadas de emulsão essa irregularidade desaparece e a camada de emulsão torna-se muito mais resistente, sem perder nenhum detalhe da imagem contida no fotolito.
O controle de aplicação das camadas de emulsão consiste em aplicar várias camadas de emulsão, molhada sobre seca, de maneira a formar um filme final sem irregularidades. Este processo é feito da seguinte maneira:

Primeira aplicação: com a malha preparada, livre de poeira, sujeiras e perfeitamente desengordurada. Essa primeira camada consiste em duas aplicações de emulsão pelo lado externo da matriz (lado do substrato) e uma passada pelo lado interno (lado do rodo). São passadas de emulsão molhado sobre molhado.
Esse processo requer aplicador que proporcione controle de camada sem imperfeições.
A tela deve ser colocada para secagem com a parte interna (lado do rodo) para cima. Depois da emulsão seca, aplica-se uma nova camada pelo lado externo da matriz (lado do substrato).

Segunda aplicação: a segunda aplicação é feita sobre o lado externo. Neste caso, molhado sobre seco. Nesta fase utiliza-se uma única passada, de maneira a igualar a camada anterior, evitando as imperfeições causadas pela trama da malha.
Novamente, a tela é colocada para secagem da camada aplicada. Controlando as camadas de emulsão aplicadas na tela você; verá que é possível aumentar a definição da imagem sem ter que utilizar malhas muito fechadas.

Definição e descarga da tinta
Como vimos, é possível obter melhores níveis de definição utilizando recursos de aumento da camada de emulsão; todavia, é importante buscar um controle entre o depósito de tinta e a definição. O depósito de tinta é aumentado pela espessura da malha e por um maior número de camadas de emulsão.
Porém, recursos do fio da borracha do rodo, inclinação e velocidade de impressão também podem alterar o depósito de tinta. A definição também pode ser controlada com o uso de malha mais fechada, mas os melhores resultados são obtidos com o controle preciso das camadas de emulsão. A definição também pode ser controlada por recursos de pressão, inclinação e velocidade do rodo, assim como fora de contato e diluição da tinta.

Secagem
Deixar a emulsão secar completamente, com a matriz na posição horizontal, com o lado externo voltado para baixo. Atenção: o tempo de secagem é proporcional à lineatura do tecido (fios/cm), ao tipo de emulsão, à espessura da camada e tipo de secagem (frio ou quente).


A estufa de secagem deve possuir entrada de ar quente, seco e filtrado, com saída de ar, de preferência para fora do laboratório.


Em regiões de umidade elevada, utilizar um desumidificador. Para as emulsões de dupla cura, diazóicas ou bicromatadas, a temperatura da estufa não deve exceder a 37ºC. Caso não possua uma estufa de secagem, deixar secar naturalmente em lugar seco, escuro e livre de poeira.
Para matrizes com tecidos abertos e camadas espessas, deixar secar por períodos
maiores, para garantir a total evaporação da água.
No caso de emulsões sensibilizadas com Bicromato, expor e revelar a matriz logo que a camada esteja seca, pois após algumas horas a emulsão estará total ou parcialmente endurecida, mesmo não tendo sido exposta à luz.

Revelação
Revelar a matriz dirigindo em ambos os lados um jato suave de água, de preferência com um espalhador.
Continuar a lavagem até que a imagem apareça totalmente e as áreas não expostas estejam completamente livres de resíduos de emulsão. Use maior pressão somente no lado externo. Para matrizes com tecidos abertos ou camadas espessas, deixá-las submersas em água por aproximadamente vinte minutos antes de usar o jato de água.
Com a emulsão ainda úmida, aplicar um Anti-véu (complementador de exposição), utilizando uma esponja macia, em ambos os lados da camada, iniciando pelo lado interno. Aguardar alguns segundos e lavar com água corrente. Este produto atua sobre a emulsão já revelada, fixando-a completamente e evitando a formação de véus (resíduos de emulsão não endurecidos que bloqueiam a passagem de tinta nas áreas abertas da matriz).

Tratamentos posteriores
Pós-exposição (opcional): quando forem utilizadas as emulsões pré-sensibilizadas ou de dupla cura, uma exposição posterior à revelação complementará o endurecimento, aumentando a resistência da matriz tanto a água como a solventes.
Endurecimento químico: para aumentar a resistência da matriz à abrasão e a produtos à base de água, utilizar os endurecedores ou o catalisador para matrizes serigráficas.

Acabamento
Secar a matriz completamente. Retocar eventuais furos ou falhas e vedar as bordas da matriz com bloqueador adequado. Utilizar os bloqueadores removíveis rápido ou normal se a tinta for solúvel em solvente, UV ou tipo plastisol.
Caso a tinta seja à base de água, utilizar o bloqueador permanente ou a própria emulsão já sensibilizada. Neste último caso, é recomendável uma exposição posterior, para tornar os retoques insolúveis em água.

terça-feira, 14 de junho de 2016

GRAVAÇÃO DE MATRIZES - 1ª PARTE

EMULSÕES SERIGRÁFICAS

Emulsões serigráficas são colóides compostos de resinas aquosas que, misturadas a agentes químicos fotoiniciadores, formam a matéria-prima para a confecção do estêncil serigráfico sob a tela. Resinas comuns para esta finalidade são: o álcool e o acetato polivinílicos (PVA, PVAC), além de gelatina animal ou alguns copolímeros. São utilizados como agentes fotoiniciadores os bicromatos, os ferroprussiatos e certos diazônos.

Nestas composições também se utilizam pigmentações que oferecem ao estêncil resistência química aos solventes utilizados em certas tintas, ou na limpeza da matriz, além de auxiliar a inspeção visual da matriz. As emulsões são apresentadas comercialmente sob forma líquida ou em folhas de espessura constante (em filme) pré-sensibilizadas ou não.


A exposição fotográfica da emulsão é feita através de um filme gráfico de alto contraste e opacidade com a imagem original a reproduzir o chamado fotolito.
O ideal seria que as áreas opacas dos fotolitos não permitissem a passagem de nenhuma radiação na faixa de sensibilidade das emulsões. Nas áreas transparentes, os fotolitos bloqueiam cerca de 1,0% da energia, dado um fluxo energético de aproximadamente 40mj/cmmin (mili-Joules por centímetro quadrado minutos).
, este valor refere-se a uma lâmpada de vapor de mercúrio normal para exposição, 2000 watts, a 1,0 m de distancia; A sensibilidade fotográfica das emulsões se encontra na faixa do ultravioleta próximo (UV-A) e a energia é medida em faixas específicas do espectro em mili-Joules por centímetro quadrado (MJ/ cm2), sendo que 01 joule equivale a 01 watt/ segundo.


É dito que as emulsões são sensíveis à luz ou fotossensíveis na faixa de Ultra Violeta. Mais correto seria dizer que a emulsão é sensível à radiação ou energia eletromagnética em certa faixa de comprimento de onda.


A energia eletromagnética tem como propriedades:

  • É irradiada a partir de uma fonte em todas as direções;
  • Não requer substância portadora (propaga-se no vácuo) e pode atravessar vários materiais;
  • Tem velocidade de propagação que se reduz conforme a densidade da substância que atravessa;
  • A propagação ocorre em linha reta;
  • Propaga-se de forma pulsante;
  • Sua energia é transmitida para as substâncias na proporção da densidade destas e da forma específica das pulsações.

A luz, como nossos olhos percebem, é a faixa de energia eletromagnética com comprimentos de onda de 400 a 700 nanômetros (1nm = a milésima parte do mm).


SENSIBILIDADE FOTOGRÁFICA

A emissão de radiação das lâmpadas geralmente é maior que a faixa do espectro eletromagnético do que a faixa de sensibilidade das emulsões. Portanto, se uma dada emulsão requer, por exemplo, 300 MJ de exposição, basta saber quanta energia uma lâmpada emite a certa distância durante certo tempo.


INTENSIDADE EM FUNÇÃO DA DISTÂNCIA

Considerando-se uma fonte energética pontual (sem dimensão), ela envia energia igualmente em todas as direções e somente uma certa quantidade atinge a área que desejamos expor.

Por isso devemos levar em conta que se expusermos uma matriz serigráfica a certa distância da luz, a quantidade de energia será o fluxo contido dentro de uma pirâmide com vértice na fonte (lâmpada) e base no formato desta área. Não podemos desconsiderar que se aumentarmos a distância, aumentaremos a área de exposição, entretanto, deveremos também aumentar o tempo de exposição devido à perda de energia devido ao aumento da distância.

E que a distância correta de um quadro da fonte, é tida sempre como a diagonal do maior quadro.




ESPESSURA DA CAMADA DE EMULSÃO

Como todos os fotopolímeros, as emulsões serigráficas ao receberem radiação de luz, começam a absorver esta radiação, transportando esta energia para as moléculas de seus componentes químicos, fazendo com que estas se liguem formando um composto com características físico-químicas diferentes das originais.

A característica que procuramos é a insolubilização parcial, ou seja, o fato que as áreas expostas tornam-se menos solúveis a certos solventes, especificamente a água. Esta insolubilização ocorre em função do tempo de exposição direcionalmente e em profundidade na emulsão.

Quanto mais espesso for o filme de emulsão aplicado, tanto maior será o tempo de exposição necessário para promover a característica de insolubilização até o nível dos fios do tecido.
Certos corantes empregados na fabricação de emulsões podem fazer com que o tempo de exposição para espessuras maiores fique muitas vezes maior.

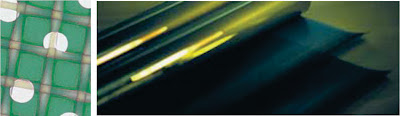

As emulsões podem ser apresentadas em estado líquido ou em filme seco com espessura constante ajustada de fábrica. A espessura final de impressão é determinada pelo tecido e nas bordas da imagem, por este mais a espessura da emulsão sob os fios.


CONTROLE DE APLICAÇÃO DE CAMADAS DE EMULSÃO

Uma das maneiras de ampliar a qualidade da imagem impressa é controlar com precisão a camada de emulsão aplicada na malha.
O serrilhado e a falta de definição são problemas que perseguem a maioria dos serigráfos em todos os segmentos de mercado. A solução encontrada em muitos casos é a utilização de malhas com tramas mais fechadas, ou seja, maior número de fios por centímetro. Apesar deste procedimento solucionar parte do problema, nem sempre malhas mais fechadas significam maior definição.

A definição de imagem, isto é, bordas perfeitamente definidas, sem serrilhas são obtidas através do controle da aplicação da emulsão e não da abertura da malha. Como exemplo podemos citar a necessidade de impressão com uma malha de 25 fios/ cm. Vamos dizer que devido ao uso de um tipo de tinta especial, o serigráfo tenha que usar uma matriz de 25 fios. É perfeitamente possível obter uma boa definição em malhas abertas, para isto basta controlar a camada de emulsão fotográfica aplicada à tela.

A aplicação da emulsão fotossensível para gravação da imagem na tela serigráfica requer cuidados especiais. Como a malha consiste em uma trama, a irregularidade da emulsão aplicada também acompanha a trama.

Desta forma uma aplicação malfeita apresentará irregularidades que acompanham os altos e baixos dos fios da malha, provocando deficiências na imagem impressa. Com uma maior número de camadas de emulsão essa irregularidade desaparece e a camada de emulsão tornasse muito mais resistente sem perder nenhum detalhe da imagem contida no fotolito.

O controle de aplicação das camadas de emulsão consiste em aplicar várias camadas de emulsão, molhada sobre seca, de maneira a formar um filme final sem irregularidades, este processo é feito da seguinte maneira:

- Primeira aplicação: Com a malha preparada, isto é, livre de poeira, sujeiras e perfeitamente desengordurada. Essa primeira camada consiste em duas aplicações de emulsão pelo lado externo da matriz (lado do substrato) e uma passada pelo lado interno (lado do rodo). São passadas de emulsão molhado sobre molhado. Esse processo requer aplicador que proporcione controle de camada sem imperfeições.

A tela deve ser colocada para secagem com a parte interna (lado do rodo) para cima. Depois da emulsão seca, aplica-se uma nova camada pelo lado externo da matriz (lado do substrato).

- Segunda aplicação: A Segunda aplicação é feita sobre o lado externo. Neste caso, molhado sobre seco. Nesta fase utiliza-se uma única passada, de maneira a igualar a camada anterior evitando as imperfeições causas pela trama da malha. Novamente, a tela é colocada para secagem da camada aplicada. Controlando as camadas de emulsão aplicadas na tela você verá que é possível aumentar a definição da imagem sem ter que utilizar malhas muito fechadas.


DEFINIÇÃO E DESCARGA DA TINTA

Como vimos é possível obter melhores níveis de definição utilizando recursos de aumento da camada de emulsão, todavia, é importante buscar um controle entre o depósito de tinta e a definição. O depósito de tinta é aumentado pela espessura da malha e por um maior número de camadas de emulsão.

Porém, recursos do fio da borracha do rodo, inclinação e velocidade de impressão também podem alterar o depósito de tinta. A definição também pode ser controlada com o uso de malha mais fechada, todavia os melhores resultados são obtidos com o controle preciso das camadas de emulsão. A definição também pode ser controlada por recursos de pressão, inclinação e velocidade do rodo, assim como fora de contato e diluição da tinta.


A MATRIZ SERIGRÁFICA É COMPOSTA BASICAMENTE DE 3 ELEMENTOS:

  • CAIXILHO (QUADRO): Cuja função é manter o tecido tensionado (esticado);

  • TECIDO: Cuja função é servir de ancoragem para a camada fotográfica (emulsão) e também está diretamente ligada à deposição de tinta;

  • EMULSÃO: Camada fotográfica, cuja função é delimitar a passagem da tinta pelo tecido e o seu escoamento pelo substrato. Ou seja, é a responsável direta pela qualidade da imagem impressa. independente do fio do tecido - apenas eram fechados os orifícios entre os fios da tela e quase não existiam fios parcialmente abertos ou o orifício estava totalmente aberto ou fechado.


COMPONENTES DA MATRIZ



Antigamente, as emulsões não tinham uma perfeita definição, o que não permitia um recorte de imagem independente do fio do tecido - apenas eram fechados os orifícios entre os fios da tela e quase não existiam fios parcialmente abertos ou o orifício estava totalmente aberto ou fechado. Para reduzir o efeito serrilhado da imagem, procurava-se trabalhar com tecidos mais fechados e fios mais finos. Conseqüentemente, também se reduzia a quantidade de tinta que atravessava a matriz e seu depósito sobre o substrato.



RECORTE DA IMAGEM COM EMULSÃO DE BAIXA DEFINIÇÃO, EM TECIDOS ABERTOS E FECHADOS.



As emulsões de última geração, de altíssima definição e resolução, permitem um recorte de camada fotográfica totalmente independente da trama do tecido. Assim sendo, o contorno da imagem não está associado ao quadriculado dos fios do tecido. Portanto, ao utilizar emulsões especiais de alta definição, temos liberdade de trabalhar com qualquer tecido, mantendo o mesmo nível de recorte fotográfico.
quantidade de tinta que atravessava a matriz e seu depósito sobre o substrato.

O diâmetro do menor ponto  da imagem reproduzível em serigrafia deverá ser igual ou maior que a soma de 1 espaço entre fios mais 2 diâmetros de fio do tecido da matriz de impressão. Para pontos menores que este limite, a impressão se torna crítica



Obs.: Na definição do tecido ideal, deve-se também analisar a ancoragem dos detalhes mais finos (eles tem que estar apoiados em pelo menos dois fios de cada direção) e obstrução das menores áreas abertas pelo fio do tecido.

Portanto, ao utilizar emulsões de última geração, o mundo tridimensional da serigrafia se abre para nós. É possível conseguir efeitos de relevo simples (uma única cor em alto relevo), múltiplas impressões em relevo (impressão sobre impressão, conseguindo efeitos de texturizações) e até efeitos visuais como lenticulares (imagens escondidas).

É importante realçar que somente a emulsão não faz milagres. Todo um conjunto deve ser analisado de uma forma sistêmica: desenho, tecido, emulsão, processo de confecção da matriz, tinta, rodo e impressão.




segunda-feira, 13 de junho de 2016

IMPRESSÃO SERIGRÁFICA CILÍNDRICA




Esta postagem trata da impressão de objetos cilíndricos como: canetas, copos, garrafas, baldes, etc.

Esse tipo de impressão requer uma impressora serigráfica cilíndrica específica que poderá ser manual, semi-automática ou totalmente automática.






A impressão de objetos cilíndricos necessita de uma tela com tecido mais flexível para estabelecer contato direto com as superfícies curvas. O tecido de poliamida (nylon) tem a elasticidade ideal para permitir um ajuste perfeito a vários objetos e superfícies moldadas.

Tecidos com lineaturas de 150 a 180 fios/cm devem ser escolhidos para este tipo de impressão. Não utilize tecidos mais abertos como o 120 fios/cm, muito usados em serigrafia com tintas a base de solventes. Esses tecidos depositam uma carga de tinta muito elevada para esta aplicação, comprometendo a resolução da imagem impressa.

As matrizes diretas (emulsão líquida) são frequentemente usadas para a impressão de objetos cilíndricos, uma vez que os filmes das matrizes indireta não possuem elasticidade suficiente para seguir o tecido à medida que se adapta ao formato do substrato.

Na gravação das telas, procure utilizar os tecidos tingidos (amarelo) que proporcionam maior definição da imagem gravada. Não se esqueça de aplicar uma fina camada de emulsão na tela, para gravar a matriz. Telas com camadas de emulsão elevadas irão prejudicar a resolução da imagem impressa. Recomendo aplicar uma camada de emulsão externa e duas internas, isso será suficiente para estabelecer uma boa definição da imagem gravada. Prefira as emulsões fotopoliméricas, que possuem alta definição de imagem.

Os rodos para impressão de objetos arredondados são normalmente cortados com um chanfro simétrico, frequentemente denominado corte “V” ou rodo de corte “duplo”. Utilizem sempre rodos de poliuretanos de dureza média 70 ou 75 Shore A. O perfil do rodo deve estar sempre afiado, quando o perfil se desgasta, a impressão começa a perder qualidade, neste momento é hora de substituir o rodo por um novo.

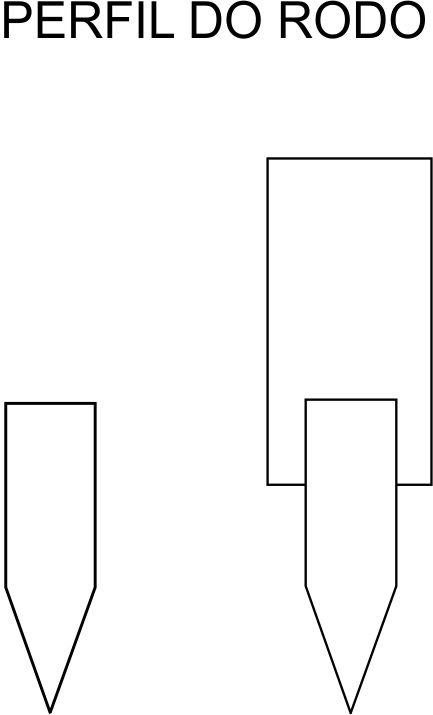

O rodo impressor de perfil chanfrado duplo deve ser posicionado no centro do objeto a ser impresso. Neste tipo de impressão o rodo fica sempre fixo no equipamento, a tela será movimentada de encontro ao objeto a ser impresso, realizando a impressão.

A tinta utilizada deve estar na viscosidade adequada para este tipo de impressão, ou seja, quando utilizamos tintas à base de solvente (resina vinílica) para imprimir, é normal que com o decorrer do trabalho a tinta seque sobre a tela, obrigando o impressor a interromper o trabalho para poder desobstruir  essas áreas com solvente vinílico. No entanto, se precisar diluir a tinta, utilize um solvente retardador que  possui a propriedade de retardar o tempo secagem da tinta na tela, aumentando a sua produtividade. Desta forma, você estará diluindo e retardando a tinta simultaneamente.

Durante a impressão você deve cobrir primeiro com o rodo a  área de grafismo com tinta antes de imprimir. Desta forma você terá uma imagem impressa uniforme e sem falhas. Quando completar a impressão, cubra novamente a área, evitando o entupimento da área de passagem da tinta. Lógico, isso deve ocorrer sempre que você trabalhar com tintas a base de solvente.

Alguns tipos equipamentos são capazes de imprimir mais de uma cor. Para isso, são dotados de dispositivos de registros que se encaixam em substratos cilíndricos, que possuem em sua base, uma marcação em baixo relevo (fêmea), onde se encaixa o registro macho da máquina, responsável pelo registro exato  das cores.



Para imprimir objetos cilíndricos flexíveis, existem equipamentos de impressão com dispositivos de alimentação com ar comprimido, que através de ferramentas apropriadas se encaixam nos substratos, fornecendo ar comprimido para o interior do frasco ou garrafa, tornando-o rígido para podermos realizar  a impressão serigráfica.
